对于刚接触电子制造或首次委托SMT贴片加工的客户来说，整个生产流程看似复杂且充满技术门槛。为帮助您快速理解关键环节、规避常见风险、提升产品良率，1943科技特此整理这份从钢网制作到回流焊控制的全流程技术指南，助您轻松对接制造端，高效推进项目落地。
一、钢网制作：精度起点，决定焊接成败
钢网是锡膏印刷的第一道“模具”，其开孔精度、厚度与张力直接影响焊膏沉积量与位置，是后续贴片与焊接质量的基石。
✅ 关键控制点：
- 材料选择：优选304/316不锈钢激光切割钢网，兼顾强度与耐腐蚀性。
- 厚度匹配：常规0.1-0.15mm，超密间距或0201元件建议0.1mm以下，BGA区域可局部阶梯开孔。
- 开孔设计：1:1还原焊盘尺寸，微调补偿（如缩小5%-10%防桥连），避免毛刺与塌边。
- 张力检测：≥35N/cm，确保印刷过程中不形变、不移位。
? 新手提示：提供完整Gerber文件+PCB焊盘层，工程师将为您优化钢网开口，避免“多锡短路”或“少锡虚焊”。
二、锡膏印刷：均匀、精准、稳定是核心
锡膏印刷是将焊膏通过钢网漏印至PCB焊盘的过程，直接影响元器件焊接的可靠性。
✅ 关键控制点：
- 锡膏选型：根据元件大小、热敏感度选择T4-T6粒径无铅锡膏，存储需冷藏，回温4小时以上。
- 刮刀参数：压力10-15N，角度45°-60°，速度20-40mm/s，确保填充饱满无拉尖。
- SPI检测：100%焊膏厚度与体积检测，公差控制在±15%以内，超差自动报警返工。
- 环境控制：温湿度23±3℃ / 50±10%RH，防止锡膏氧化或坍塌。
? 新手提示：首次打样建议做SPI全检报告，确认印刷一致性后再进入贴片环节。
三、元件贴装：高速、高精、零错料
贴片机将SMD元件从料带/Tray盘中拾取，精准放置于焊膏之上，是SMT产线的核心环节。
✅ 关键控制点：
- 设备能力：支持0201微型元件、0.3mm间距BGA、异形封装等高难度贴装。
- 视觉校准：双相机系统实时识别元件本体与焊盘，自动补偿XYθ偏移，精度达±0.03mm。
- 供料管理：智能料车+条码追溯，换料自动核对，杜绝错料、混料风险。
- 首件确认：贴装前100%首件AOI比对坐标文件，确保极性、方向、位置无误。
? 新手提示：提供清晰BOM+坐标文件（Excel或CSV），标注特殊元件（如极性、高价值IC），便于工程师预设程序。

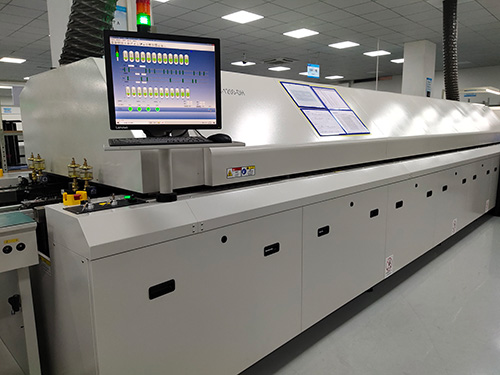

四、回流焊接：温度曲线是灵魂，热管理定成败
回流焊通过精确控温使锡膏熔融，形成可靠焊点。温度曲线设置不当，极易导致冷焊、虚焊、立碑、元件开裂等缺陷。
✅ 关键控制点：
- 四温区控制：
- 预热区（150℃-180℃）：60-90秒，缓慢升温，挥发溶剂。
- 保温区（180℃-200℃）：60-120秒，活化助焊剂，均衡板温。
- 回流区（235℃-250℃）：30-60秒，峰值温度高于液相线20-30℃，确保充分润湿。
- 冷却区（<4℃/s）：快速冷却固化焊点，避免晶粒粗大。
- 曲线验证：每款新产品必须做炉温测试（KIC或Datapaq），匹配元件耐温与PCB材质。
? 新手提示：提供元件规格书中的耐温曲线，或告知最高耐温值（如150℃/260℃），我们将为您定制专属炉温方案。
五、AOI/X-Ray检测：缺陷无处遁形，良率有保障
焊接完成后，必须通过自动化设备100%全检，确保无错件、偏移、虚焊、桥连等缺陷。
✅ 关键控制点：
- AOI光学检测：2D/3D双模检测，识别元件缺失、偏移、极性反、焊点形态异常。
- X-Ray透视检测：针对BGA、QFN、LGA等底部焊点，检测空洞率、连锡、虚焊，精度达5μm。
- 数据闭环：检测结果自动上传MES系统，生成SPC报表，反向优化印刷与贴片参数。
? 新手提示：可要求提供首件检测报告+批次抽检数据，确保过程受控、质量可追溯。
六、为什么选择1943科技？——为新手打造“零门槛”SMT服务
- 全流程透明化：从钢网设计到出货报告，关键节点实时推送，进度一目了然。
- 工程前移支持：免费DFM可制造性分析，提前规避设计风险，减少NPI阶段反复修改。
- 小批量友好：无最低起订量，打样最快24-72小时交付，支持加急与多品种混线生产。
- 质量承诺：直通率≥98%，不良率＜0.3%，提供免费返修与根因分析报告。
- 成本可控：共享钢网库节省80%开模费，呆料可返还，报价明细无隐藏项。
? 新手FAQ快速答疑：
Q：我没有Gerber文件怎么办？
A：提供PCB设计软件原文件，我们可免费导出生产文件。
Q：第一次做SMT，如何控制成本？
A：推荐共享钢网+标准锡膏+基础检测套餐，小批量打样成本可降低40%以上。
Q：回流焊会损坏我的敏感元件吗？
A：提供元件耐温参数，我们将定制低温曲线或局部屏蔽保护，确保安全。
