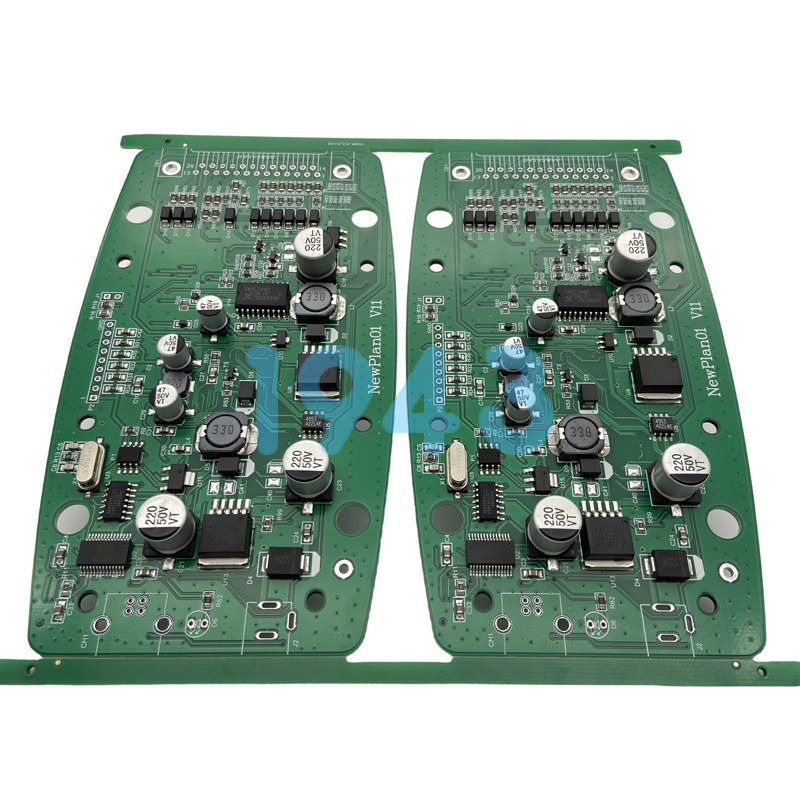

在医疗设备领域，PCBA电路板作为核心部件，其性能与可靠性直接关乎设备的精准运行和患者的医疗安全。尤其是在面对高温蒸汽灭菌这一严苛工况时，PCBA的稳定性面临巨大挑战，其中分层风险更是不容忽视的关键问题。本文将深入探讨在医疗PCBA加工中，如何通过精心的板材选型与精准的表面处理工艺，有效规避分层风险，确保其在高温蒸汽灭菌场景下稳定可靠。
一、高温蒸汽灭菌对医疗PCBA分层风险的影响
高温蒸汽灭菌作为一种常见的医疗设备消毒方式，以高效、快速且能有效杀灭各类微生物而被广泛应用。然而，这种灭菌环境对PCBA来讲却是严峻考验。在高温高压蒸汽作用下，PCB（印刷电路板）材料与各类电子元件的热膨胀系数存在差异，容易导致材料之间产生应力，进而引发分层现象。一旦分层，很可能造成电子元件与PCB连接失效，引发电气性能异常，最终导致医疗设备故障，影响正常使用，甚至危及患者生命安全。
二、板材选型的关键要点
-
基材选择：在医疗PCBA加工时，应优先选用具有高玻璃化转变温度（Tg）的PCB基材。如Tg值在170℃以上的基材，其在高温蒸汽灭菌过程中能保持良好的尺寸稳定性和机械强度，有效抵御因温度变化带来的材料变形和分层风险。同时，基材的吸水率也是一个重要考量因素，低吸水率基材可减少在高温高湿环境下吸收水分，避免因水分膨胀导致的分层问题。
-
层数与厚度确定：根据医疗设备的实际功能需求和设计要求，合理确定PCB的层数与厚度。过多的层数和过厚的PCB虽然能在一定程度上提高抗分层能力，但也会增加成本和设备体积。一般而言，对于大多数医疗应用场景，4-8层PCB板厚在1.0-1.6mm之间的设计能在性能与成本之间取得较好平衡，且在高温蒸汽灭菌环境下能有效控制分层风险。
-
覆铜箔选择：选用适合医疗级应用的高质量覆铜箔，其与基材的结合力要强，且铜箔的厚度均匀性要好。优质的覆铜箔能增强PCB的整体强度和导热性能，在高温蒸汽灭菌时有助于均匀传递热量，降低因局部过热产生的分层可能性。
三、表面处理工艺的优化策略
-
化学镀镍浸金（ENIG）工艺：ENIG工艺在医疗PCBA加工中应用广泛。其在PCB表面形成一层厚厚的镍磷合金层和一层薄薄的金层，镍磷合金层具有优异的耐高温性能和良好的抗腐蚀能力，金层则提供优良的焊接性和导电性。在高温蒸汽灭菌过程中，镍磷合金层能有效阻止底层铜箔与外界环境的直接接触，减少因化学反应和热应力导致的分层问题。同时，ENIG工艺形成的表面平整度高，有利于后续SMT贴片加工中电子元件的精准贴装，提高焊接质量，进一步增强PCBA的整体可靠性。
-
有机可焊性保护剂（OSP）工艺改进：对于一些对成本敏感且对焊接性能要求相对较高的医疗PCBA，改进后的OSP工艺可作为一种有效的表面处理选择。新型OSP保护剂具有更好的耐高温性能和抗潮湿能力，能在高温蒸汽灭菌环境下保持良好的活性，防止PCB表面氧化，确保焊接点的质量和可靠性。同时，其在SMT贴片加工过程中具有良好的工艺适应性，能有效减少因表面处理不当导致的虚焊、漏焊等问题，降低分层风险。
-
浸锡工艺优化：浸锡工艺通过在PCB表面覆盖一层锡，提供良好的可焊性和一定的防护性能。在医疗PCBA面对高温蒸汽灭菌时，优化浸锡工艺参数，如锡的纯度、温度控制、浸锡时间等，可提高锡层与基材的结合力和致密性，减少锡层在高温高湿环境下产生空洞和分层的几率，从而保障PCBA的稳定性和可靠性。
四、SMT贴片加工中的协同考虑
在SMT贴片加工环节，同样需要充分考虑医高温蒸汽灭菌场景对PCBA分层风险的影响。首先，在SMT加工的回流焊过程中，要严格按照严格控制升温速率、峰值温度和保温时间等关键参数，确保焊接质量的同时，避免对PCB材料和电子元件造成过度热冲击，减少因热应力产生的分层隐患。其次，在元器件选择和贴装设计上，优先选用具有高耐温性和良好封装可靠性的元器件，并优化元器件布局和贴装方向，尽量减少在高温蒸汽灭菌过程中因元器件受力不均导致的分层问题。
总之，在医疗PCBA的设计、加工和制造过程中，通过精心的板材选型以及精准的表面处理工艺优化，并结合SMT贴片加工环节的协同考虑，能够有效降低高温蒸汽灭菌场景下的分层风险，确保医疗设备的稳定运行和患者医疗安全，助力医疗行业持续发展和进步。
