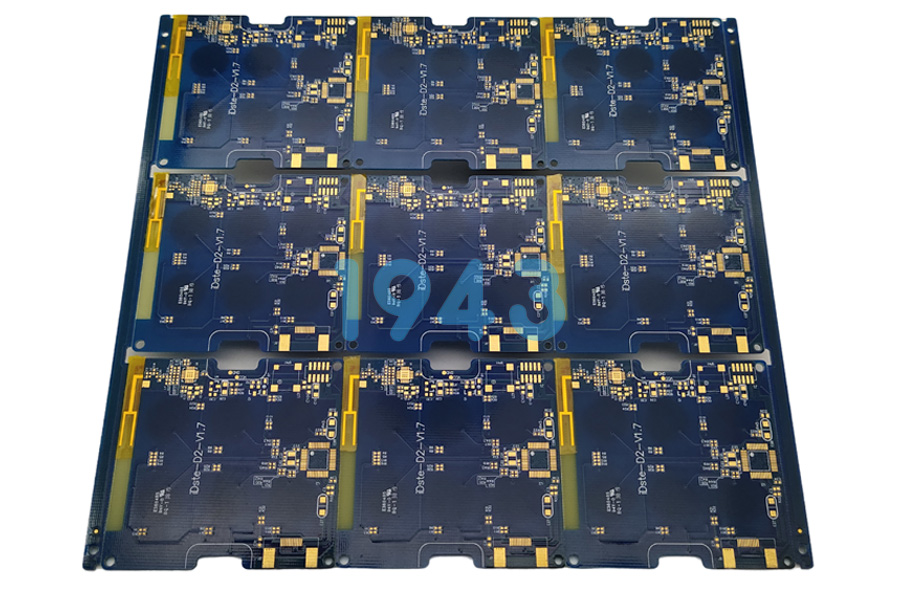

在5G通信、高速数据中心、智能汽车与工业物联网等新兴技术快速发展的推动下，高频高速PCB的应用需求持续攀升。这类电路板对信号完整性、阻抗控制、电磁兼容性（EMC）等指标提出了极高要求，也对SMT贴片加工工艺带来了前所未有的挑战。作为深耕电子制造领域多年的专业PCBA服务商，深圳1943科技凭借高精度设备、严苛制程管控与系统化信号完整性保障体系，为高频高速PCB提供从设计支持到批量交付的一站式贴装解决方案。
一、高频高速PCB贴片的核心难点
高频高速PCB通常工作在GHz级别频率，其信号传输极易受到以下因素干扰：
- 阻抗失配：导致信号反射、过冲或振铃；
- 串扰（Crosstalk）：相邻走线间电磁耦合引发误码；
- 介质损耗与趋肤效应：高频下信号衰减加剧；
- 焊点质量与元件布局偏差：微小位移即可影响高频性能；
- 回流路径不完整：地平面断裂造成信号回路异常。
因此，SMT贴片不仅是“把元件贴上去”，更需在每一个工艺环节中精准控制变量，确保信号链路的完整性与稳定性。
二、1943科技高频高速PCB贴片全流程保障体系
1. DFM可制造性协同设计
在客户提交Gerber、BOM及坐标文件后，我们的工程团队将第一时间介入，开展高频高速专项DFM评审，重点关注：
- 阻抗控制区域的焊盘设计是否合理；
- BGA/CSP等高密度封装下方的散热与布线空间；
- 关键信号线附近是否存在干扰源或接地不良；
- 元件布局是否符合最小回流路径原则。
通过早期干预，避免因设计缺陷导致后期信号完整性问题，降低返工成本。
2. ±0.03mm超高贴装精度，保障关键器件定位
高频电路中，即使是微米级的元件偏移也可能引起相位误差或阻抗突变。1943科技采用进口高精度贴片机，配备多光谱视觉对位系统，可稳定处理0201微型元件及0.3mm间距BGA/CSP封装，贴装精度达±30μm（±0.03mm），确保射频模块、高速SerDes芯片等关键器件精准落位。
3. 低应力无铅焊接工艺，减少信号劣化
我们采用多温区回流焊系统，结合高频专用无铅锡膏，优化温度曲线以实现：
- 最小化热应力对高频板材（如Rogers、Tachyon等）的影响；
- 控制焊点空洞率<5%，提升导电连续性；
- 避免焊料爬升过高导致微带线阻抗突变。
同时，针对盲埋孔、HDI板等复杂结构，实施分段控温策略，防止层间剥离或介质损伤。
4. 四重检测闭环，确保信号链路可靠性
- SPI三维锡膏检测：实时监控锡膏体积、厚度与位置，杜绝印刷偏移；
- AOI自动光学检测：识别元件偏移、立碑、桥接等缺陷；
- X-Ray透视检测：重点检查BGA/CSP底部焊点空洞与连锡情况；
- 功能测试（FCT）+ 矢量网络分析（可选）：验证高频通道插入损耗、回波损耗等关键参数。
所有检测数据全程留痕，支持全生命周期追溯。
5. 洁净车间与ESD防护，杜绝环境干扰
高频高速板对静电和微尘极为敏感。1943科技设立万级防静电洁净车间，恒温恒湿控制（23±2℃，50±5%RH），并严格执行IPC-J-STD-001与IPC-A-610 Class 3标准，确保生产环境满足高可靠性产品要求。
三、为什么选择1943科技做高频高速PCB贴片？
- ✅ 专注高频高速工艺多年，积累丰富制程经验；
- ✅ 7条全自动SMT产线，支持小批量快反与大批量交付；
- ✅ 全流程信号完整性保障机制，从设计到测试层层把关；
- ✅ 无起订量限制，5片起做，助力研发快速验证；
- ✅ ISO9001 + ISO13485双认证，品质体系国际接轨。
四、结语
高频高速PCB的SMT贴片，不仅是制造能力的体现，更是对信号完整性理解深度的考验。深圳1943科技始终坚持以“高精度、高可靠、高响应”为核心，为客户提供真正契合高频应用场景的贴装解决方案。无论您正在开发5G基站模块、毫米波雷达，还是高速光通信设备，我们都愿成为您值得信赖的制造伙伴。
立即提交您的Gerber与BOM文件，获取专属高频高速PCB贴片方案与免费DFM分析报告！
