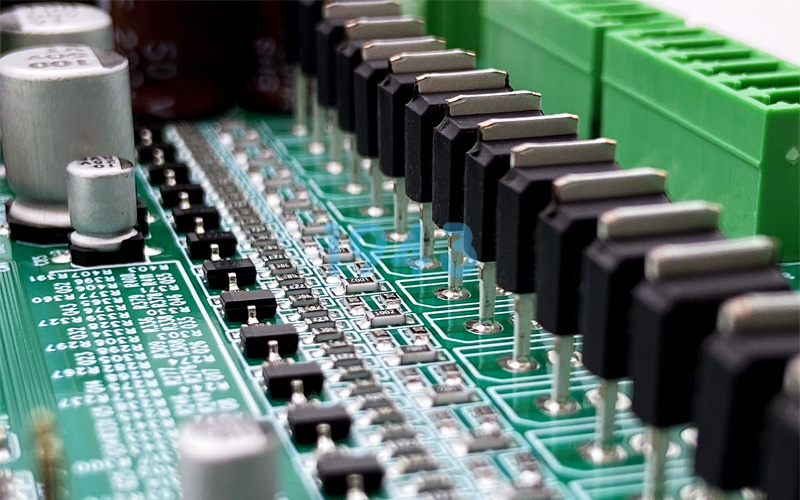

在5G通信、汽车电子、医疗设备等高端电子领域，高密度PCB（HDI板）凭借高集成度、小体积的优势成为核心载体。但随着元件封装向0201微型化演进，焊盘间距缩至0.3mm以下，贴装过程中易出现虚焊、桥接、立碑、偏移等缺陷，良率控制成为SMT加工厂的核心竞争力。作为深耕深圳的专业SMT贴片厂家，1943科技通过全流程工艺优化与精细化管理，实现高密度PCB贴装99.5%以上的稳定良率，以下为行业核心工艺揭秘。
一、源头管控：来料与钢网的精准匹配
高密度贴装良率的保障，始于源头的严格把控，其中PCB来料质量与钢网设计的适配性直接影响后续60%以上的焊接质量。
- 来料质量检验（IQC）：建立多重检验标准，对PCB裸板进行开路、短路扫描检测，确保焊盘无氧化、阻焊层无异常；元器件按MSL等级规范烘烤存储，重点排查引脚氧化、潮湿、共面性等问题，从源头杜绝错料、混料及隐性缺陷。
- 钢网定制化设计：摒弃“一刀切”的开孔模式，根据元件类型精准优化：0201、0402微型元件开孔面积比控制在80%-90%，QFN底部焊盘采用“狗骨型”减锡设计，BGA封装适配阶梯钢网避免焊膏堆积。采用激光切割+电抛光工艺，搭配纳米涂层处理，提升锡膏释放一致性与钢网耐用性。
- 锡膏科学选型与存储：根据PCB材质、焊接要求选择低空洞率、高润湿性能的锡膏，严格控制金属含量与粘度；遵循“冷藏存储-室温回温-搅拌使用”流程，避免因锡膏性能衰减导致印刷缺陷。
二、核心工艺：贴装与焊接的微米级控制
贴装与焊接是高密度PCB贴装的核心环节，需实现设备精度、工艺参数与产品特性的深度适配，才能达成微米级控制目标。
- 超精密贴装参数优化：采用重复定位精度±0.03mm的高精度贴片机，搭载飞行对位与智能吸嘴库，根据元件尺寸自动切换吸嘴。针对高密度混贴区域，关闭自动Z高度补偿，设定独立Z轴参考面；差异化设定贴装压力，避免压力过小导致浮贴、压力过大挤压焊膏引发短路。
- 定制化回流焊曲线：拒绝“一套曲线打天下”，根据PCB厚度、铜箔分布、元器件密度定制专属曲线。通过热电偶实测覆盖高、中、低热区，确保无铅锡膏液相时间控制在30-60秒；核心产线采用氮气保护焊接，降低焊点氧化概率至0.3%以下，提升BGA、QFN等隐藏焊点的可靠性。
- 环境与设备状态管控：将生产车间温湿度严格控制在设备推荐范围，部署ESD防护系统避免静电损伤；建立设备定期校准制度，重点检测贴片机吸嘴磨损、视觉系统精度、回流焊炉温均匀性，通过MES系统实时监控贴装CPK值，提前预警异常趋势。
三、智能检测：全流程闭环质量保障
高密度PCB的微小缺陷难以通过人工识别，必须依赖“前置预防+过程检测+事后追溯”的全流程检测体系，构建质量闭环。
- 前置检测：印刷后SPI筛查：每块PCB印刷完成后，立即通过3D锡膏检测仪（SPI）扫描，精准测量锡膏体积、高度与面积，实时标记少锡、多锡、偏移、桥接等缺陷，并反馈至印刷机进行自动参数调整，将缺陷拦截在焊接前。
- 过程检测：贴装后AOI验证：元件贴装完成后，利用高分辨率AOI设备检测错料、漏贴、偏移、极性反转等显性缺陷，避免不合格产品进入回流焊炉，减少二次返修成本。
- 终检与追溯：X-Ray+数据联动：回流焊后采用AOI+X-Ray双重检测，AOI识别连桥、虚焊等可见缺陷，X-Ray穿透屏蔽罩、BGA封装，排查内部空洞、虚焊等隐藏问题。所有检测数据接入MES系统，实现缺陷分类统计与工序追溯，为工艺优化提供数据支撑。
四、管理体系：数据驱动的持续优化
高良率的稳定输出，离不开标准化的管理体系与数据驱动的持续改进机制，这也是深圳SMT贴片厂在高密度贴装领域的核心竞争力所在。
- 建立工艺参数数据库：针对多品种、小批量生产需求，将不同封装元件、PCB类型的贴装压力、回流曲线等参数建档，形成标准化工艺库，缩短换线调试时间，提升生产一致性。
- 引入SPC统计过程控制：通过采集设备运行数据、检测结果，运用SPC工具分析质量波动规律，识别工艺窗口边界，实现预防性维护与参数自动补偿，将过程能力指数（CPK）稳定在1.67以上。
- 推行PDCA持续改进循环：针对生产中出现的缺陷，采用8D分析方法追溯根本原因，通过工艺优化、设备升级、人员培训等措施落地改善，并跟踪验证效果，形成“检测-分析-反馈-优化”的闭环管理。
作为深圳本土SMT贴片加工服务商，1943科技深耕高密度PCB贴装领域多年，凭借“设备精准化、工艺精细化、检测智能化、管理数据化”的核心优势，为通信、医疗、工业控制等行业客户提供高可靠贴装解决方案。从0201微型元件到复杂BGA混贴，从样品试制到批量量产，我们始终以99.5%以上的良率标准，助力客户降低生产成本、缩短交付周期。
